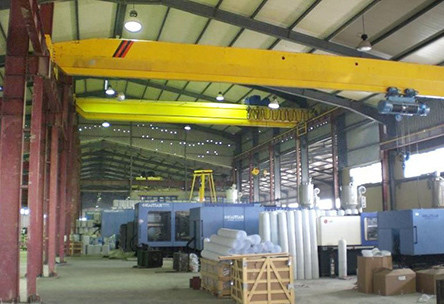

單梁式起重機的電氣控制系統是確保起重機安 全、有效運行的關鍵部分，它主要包括以下幾個部分：

　　一、電源部分

　　電源是整個電氣控制系統的能量來源。通常采用三相交流電源，其電壓一般為 380V。電源部分包括電源開關、熔斷器、接觸器等設備。電源開關用于控制電路的通斷，方便起重機的啟動和停止操作。熔斷器則起到短路保護的作用，當電路中出現短路故障時，熔斷器的熔體熔斷，切斷電路，防止電氣設備損壞。接觸器主要用于控制電機等大功率設備的電源接入，能夠?qū)崿F(xiàn)遠距離控制和頻繁操作。

　　二、控制電路部分

　　這部分主要實現對起重機各機構動作的控制。包括上升、下降、向左、向右、向前、向后等動作的控制電路。它一般由控制按鈕、繼電器、限位開關等組成。控制按鈕是操作人員向控制系統發出指令的設備，例如按下 “上升” 按鈕，就會觸發相應的控制電路，使起重機的起升機構開始工作。繼電器是一種電磁控制裝置，它可以用小電流控制大電流，實現電路的自動控制和保護。限位開關則用于限制起重機各機構的運行范圍，當起重機的某個機構運動到極限位置時，限位開關動作，切斷相應的控制電路，防止起重機發生碰撞等安 全事故。

　　三、電機驅動部分

　　電機是起重機各機構動作的動力源。單梁式起重機的電機驅動部分主要包括起升電機、大車電機和小車電機。起升電機用于控制重物的升降，大車電機驅動起重機沿著車間的軌道做縱向運動，小車電機則使起重機的小車在主梁上做橫向運動。電機驅動部分還包括電機的調速裝置，如變頻器。變頻器可以改變電機的供電頻率，從而實現電機的無級調速，使起重機的各機構能夠以合適的速度運行，滿足不同工況的需求。

　　四、安 全保護部分

　　安 全保護是電氣控制系統的重要功能。除了上述提到的熔斷器和限位開關外，還包括過載保護、欠壓保護等裝置。過載保護裝置可以監測電機的電流，當電機過載時，自動切斷電源，防止電機燒毀。欠壓保護裝置則在電源電壓過低時，停止起重機的運行，避免因電壓不足導致電機無法正常工作而引發安 全事故。同時，還有緊急停止按鈕，在遇到緊急情況時，操作人員可以按下該按鈕，立即切斷起重機的所有電源，確保安 全。
